QJY редуктор
QJY Reducer - Изображение 2
QJY Reducer - Изображение 3

QJY редуктор

Спецификации на редуктора QJY
  • Модели: QJYD2, QJYD3, QJYD23, QJYD34
  • Коефициенти на предаване:

QJYD2: 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16, 18, 20

QJYD3, QJYD23: 20, 22.4, 25, 28, 31.5, 40, 45, 50, 63, 80, 90, 100

QJYD34: 100, 125, 140, 160, 200, 224, 250, 280, 315, 335, 400

  • Видове сглобки: I, II, III, IV, V, VI, VII, VIII, IX
  • Обхват на изходния въртящ момент: От 1550 Нм до 323 000 Нм
Разпространение на любовта

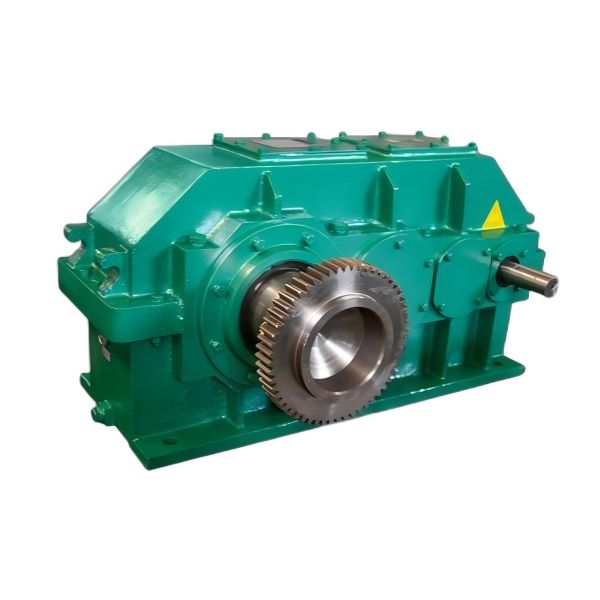

Преглед на редуктора QJY

Редукторът QJY е редуктор с твърда повърхност на зъбите, който се отличава с навъглена и закалена повърхност на зъбите. Проектиран специално за кранове, той играе важна роля в различни кранови механизми. Освен това той е подходящ за други видове машини, като например транспортни системи, металургично оборудване, минни операции, агрегати за химическа обработка и инструменти от леката промишленост, където надеждното предаване на енергия е от решаващо значение.

Характеристики

  • Материали:
    За изработката на зъбните колела инженерите използват висококачествена нисковъглеродна легирана стомана. След навъглеродяване и закаляване тези зъбни колела постигат забележителна точност от 6.
  • Изпълнение:
    Предавателната кутия има няколко предимства, включително висока прецизност, изключителна ефективност, плавно предаване и намалени нива на шум. В сравнение със закалената скоростна кутия от серията QJ тя превъзхожда своя предшественик с по-компактни размери, по-ниско тегло, по-висока товароносимост и повишена надеждност.
  • Структура:
    Конструкцията включва заварен корпус, който осигурява здравина и издръжливост. Освен това конструкцията поддържа опции за триточков монтаж и монтаж на основата, което осигурява гъвкавост.
  • Типове изходни валове:
    Редукторът QJY предлага четири конфигурации на изходния вал: плосък ключ, еволвентен шлиц, зъбен край на вала и кух вал, които отговарят на разнообразните нужди на приложението.
  • Смазване и охлаждане:
    За смазване производителите обикновено използват система с маслена вана, съчетана с естествено охлаждане. При вертикалните скоростни кутии обаче те използват система за смазване с циркулиращо масло. Освен това в редуктора се използват търкалящи лагери за подобряване на производителността.

Работни условия

  • Скорост на въвеждане:
    Редукторът работи ефективно при входни скорости под 1500 об/мин.
  • Температурен диапазон:
    Благодарение на широкия си работен диапазон той функционира надеждно при температури между -40°C и +50°C.
  • Направление на работа:
    Възможността за двупосочна работа увеличава адаптивността на различните типове кранови редуктори.
  • Възможности за монтиране:
    Редукторът QJY предлага множество конфигурации за сглобяване, като предлага универсални решения за различни приложения.
Форма за сглобяване

QJYD2: Таблица за форма и размери

QJYD3: Таблица за форма и размери

QJYD23: Таблица за форма и размери

QJYD34: Таблица за форма и размери

Типове и размери на изходния вал

допустими максимални радиални натоварвания за изходния вал на скоростната кутия
Централно разстояние 140 170 200 236 280 335 370 400 450 500 560 630 710 800
Максимално допустимо радиално натоварване（KN） 2 9 15 21 28 35 43 55 60 75 100 107 120 150 170
3,4 9 15 28 35 48 55 64 93 120 150 170 200 240 260
